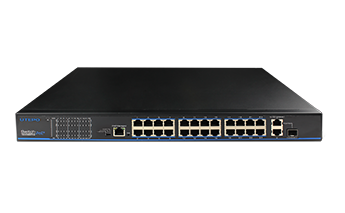

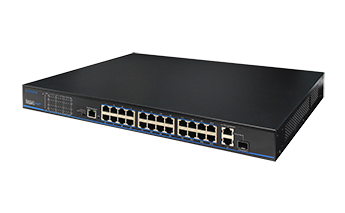

26口百千混合以太網供電交換機 (390W)

UTP3226TS-PSB

產品描述
產品規格

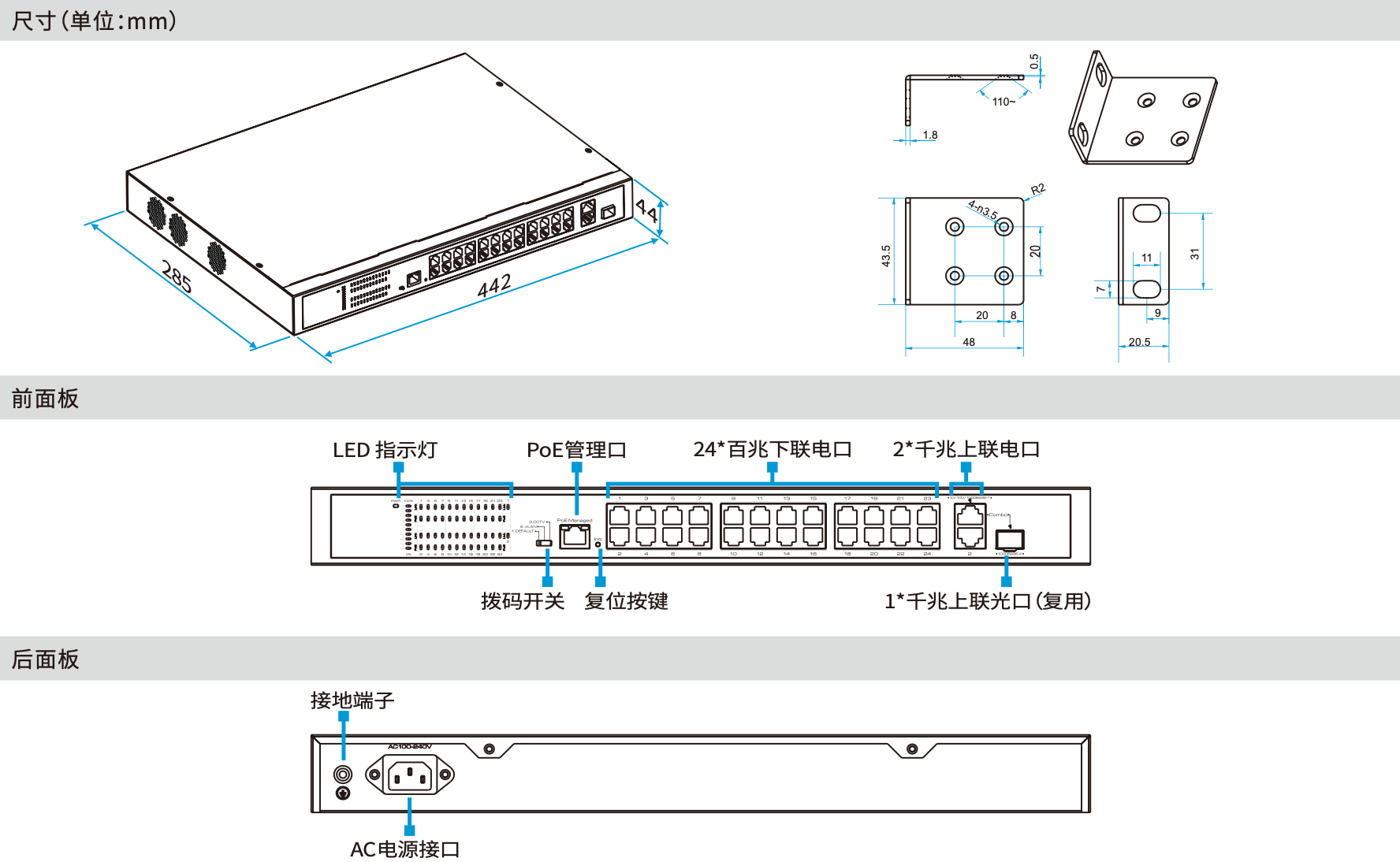

產品尺寸
產品應用
產品清單
關聯下載
關聯視頻
相關產品

該系列產品是18口/26口百千混合以太網供電交換機。

該系列交換機可提供16個或24個百兆以太網RJ-45下聯電口，2個千兆以太網RJ-45上聯電口，和1個千兆復用光口。所有RJ-45下聯端口均支持以太網供電(PoE+)，每個端口可提供高達30W的功率，符合IEEE802.3af/at標準。交換機可以通過WEB管理界面(http/ https)管理PoE功能。

該系列交換機支持三種工作模式：Default，VLAN和CCTV，在VLAN和CCTV模式下，支持PoE看門狗功能，當攝像機掉線時，自動檢測并重啟攝像機，可廣泛應用于視頻安全監控系統及網絡項目中。

該系列包含以下兩款機型：

● UTP3218TS-PSB：18口百千混合以太網供電交換機

● UTP3226TS-PSB：26口百千混合以太網供電交換機

豐富的接口

● 16/24*10/100 Base-TX PoE RJ-45端口

● 2*10/100/1000 Base-TX RJ-45端口

● 1*1000 Base-X SFP端口(復用)

● 1*PoE管理端口

支持PoE供電

● 最多可為16個或24個符合IEEE 802.3af/at標準的受電設備供電

● 每個PoE端口支持最大功率30W

● 支持電路保護,防止電源干擾端口

● 最遠支持250米遠距離傳輸

● VLAN和CCTV模式下，支持PoE看門狗功能

支持3種工作模式

● Default：所有端口均可自由通信。該模式下，最遠傳輸距離100米。

● VLAN：下聯端口相互隔離,但可與上聯端口通信。該模式下,最遠傳輸距離100米，同時支持PoE看門狗功能。

● CCTV：下聯端口速率降為10M，最遠傳輸距離延長至250米。該模式下，支持PoE看門狗功能。

高性能設計

● 浪涌：6kV

● 靜電防護：6kV接觸放電，8kv空氣放電

● 金屬外殼設計

● 支持機架式、桌面式、壁掛式安裝

項目	UTP3218TS-PSB	UTP3226TS-PSB
硬件規格
下聯端口	16*10/100 Base-TX PoE RJ-45 (Auto-MDI/MDI-X)	24*10/100 Base-TX PoE RJ-45 (Auto-MDI/MDI-X)
上聯端口	210/100/1000 Base-T RJ-45，11000 Base-X SFP(復用)
PoE管理口	1*RJ-45
LED 指示燈	1電源指示燈 16下聯端口鏈路指示燈 16下聯端口PoE指示燈 2上聯端口鏈路指示燈 1CCTV模式指示燈 10PoE功率指示燈	1電源指示燈 24下聯端口鏈路指示燈 24下聯端口PoE指示燈 2上聯端口鏈路指示燈 1CCTV模式指示燈 10PoE功率指示燈
網線	Cat5及以上
機器尺寸(長寬高)	442mm285mm44mm
設備凈重	3.8kg	4.1kg
輸入電壓	100~240VAC
功耗	300W (滿載功耗,包含PoE)	420W (滿載功耗,包含PoE)
安裝方式	機架/桌面/壁掛式
材質	金屬外殼
交換屬性
交換方式	存儲轉發
交換容量	7.2Gbps/無擁塞	8.8Gbps/無擁塞
包轉發率	6.5Mpps	5.4Mpps
MAC地址表	4K
緩存	2.75 Mbit
PoE
設備類別	PoE供電設備(PSE)
PoE標準	IEEE 802.3af/at
供電方式	末端跨接法
供電線序	1/2(+),3/6(-)
PoE輸出電壓	46~55VDC
PoE功率	單端口最大功率30W，整機最大功率270W	單端口最大功率30W，整機最大功率390W
遵循標準
遵循標準	IEEE 802.3 Ethernet以太網 IEEE802.3u Fast Ethernet 快速以太網 IEEE802.3ab Gigabit Ethernet千兆以太網 IEEE802.3x Flow Control 流量控制 IEEE 802.3afPower Over Ethernet 以太網供電 IEEE 802.3at Power Over Ethernet 以太網供電
電磁兼容
EMC	FCC47 CFRPart 15 Class A EN55032 Class A IEC61000-4-2，等級3：士6kV 接觸放電，士8kV 空氣放電 IEC61000-4-3，等級2：3V/m IEC61000-4-4，等級2：1kV IEC61000-4-5，共模 6kV IEC61000-4-6，等級2 (0.15MHz~80MHz)
安規
LVD	EN 62368-1:2014 EN 62328-A11:2017
環境
工作環境	溫度：-10℃~50℃ 濕度：5%~95%(無凝結)
存儲環境	溫度：-40℃~75℃ 濕度：5%~95%(無凝結)
認證
產品認證	CE，FCC，CCC
軟件特性
PoE管理功能	支持PoE設置支持查看電源狀態 支持端口狀態查看和控制
