一、項目介紹

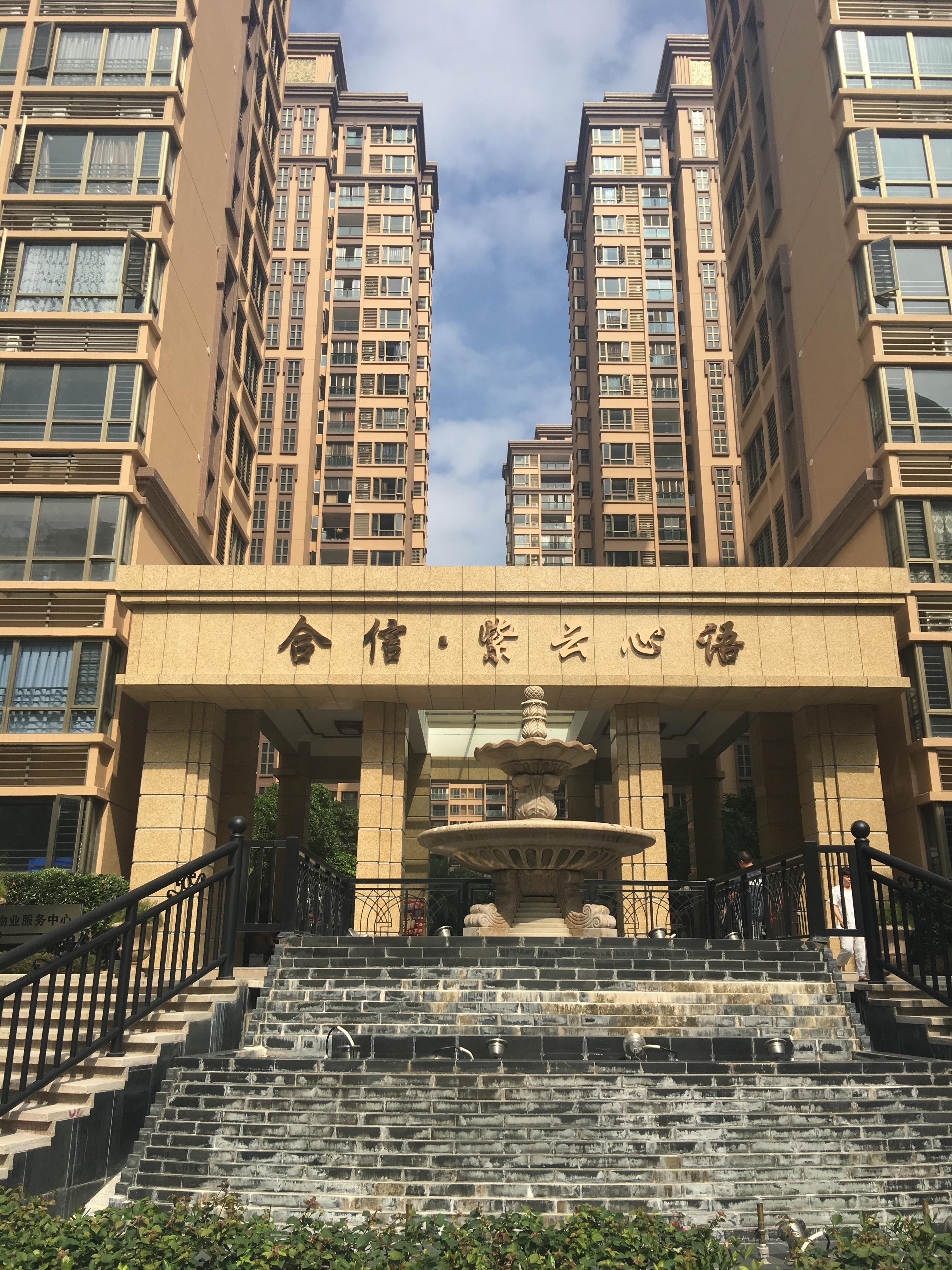

合信·紫云心語豪庭位于汕頭市龍湖區珠池路（天山路-衡山路段）北側，占據核心地位，享有周邊成熟生活配套。項目建設規模為7幢高層住宅，1幢綜合樓，2層地下室，總建筑面積187284.79平方米(其中地上建筑面積132878.59平方米)。

二、項目需求

作為高端社區的合信·紫云心語占地面積廣，擁有300多個視頻監控點，其安全系數要求高，對視頻監控傳輸有以下幾點要求：

1、  需要滿足當前高清網絡視頻流信號的傳輸質量要求，不丟包，不丟幀，并能夠保證網絡高清視頻信號的傳輸?shù)膶崟r性，延時小。

2、 設備應能夠適應不同的使用環境，環境適應能力強，在惡劣的環境下能夠保證傳輸設備24小時全天候工作，視頻信號不間斷傳輸。

3、 傳輸設備具備PoE功能，能夠給前端攝像機提供足夠的電源并傳輸網絡視頻信號，減少布線成本。

4、 整套傳輸系統應具備良好的抗干擾能力及防雷能力。

5、 傳輸設備應具有良好的可維護性及可安裝于機箱便于統一管理。

6、  具有良好的擴展性，能在規模、監控層次和功能等方面進行擴展。

三、解決方案

優特普安防專用交換機，適應安防監控網絡化、智能化、高清化發展方向，具有高可靠、高質量、高帶寬、可管理、可擴展等特性，可以多介質、長短距離的傳輸，滿足該項目高安全系數要求。

結合上述需求，項目使用了優特普安防專用高清視頻傳輸解決方案，該方案主要包含：

1、前端攝像機接入

前端攝像機接入，采用優特普安防專用8口光纖上聯PoE交換機UTP3-SW08-FP120,該產品具有8個10/100BASE-TX百兆電口，1個100BASE-FX百兆光口，滿足高清視頻接入需求，而且光口上聯，滿足長距離傳輸需求；

2、交換機匯聚

交換機匯聚采用優特普24口全千兆光電混合交換機UTP7524GE-16GF8GT,該產品具有下聯16個100/1000BASE-X千兆光口、8個10/100/1000BASE-T千兆電口，具有強大的背板帶寬，能夠滿足視頻監控大流量傳輸，滿足多路光纖匯聚傳輸，保證多介質復雜傳輸，保證視頻監控高帶寬傳輸。



系統架構圖

四、優勢特點

1、光電混合匯聚管理，智能化軟件控制

采用優特普24口全千兆網管交換機，具有端口速率控制、VLAN設置管理、QoS管理、鏈路管理、端口安全、網絡統計等基本網絡管理功能。

2、光纖長距離穩定傳輸

接入交換機上聯提供光纖接口，滿足長距離傳輸。

3、 高效率PoE供電

單端口最大60W，802.3af/at、PoE++， 轉發效率：85%。

4、安防專用“一鍵CCTV”

全球首創“一鍵CCTV”模式開關設計，啟動監控模式后，一是能夠識別并且自動過濾廣播包，抑制網絡風暴；二是VLAN管理，實現下聯端口相互隔離，只能向上聯端口通信，使數據交換更高效，系統更安全；三是將傳輸距離延長到250米，以滿足特殊情況對傳輸距離的要求。

5、出色的防雷抗干擾

具備6KV防雷、8KV防靜電

五、總結概述

優特普安防專用傳輸設備，滿足安防監控網絡化、智能化、高清化應用需求，具有高可靠、高質量、高帶寬、可管理、可擴展等特性，可以多介質、長短距離的傳輸。同時，傳輸終端設備使用PoE技術，通過遠程供電的方法，解決了以往在每一臺終端設備上安裝單獨電源設備費時費力的問題。不必在使用現場為設備部署單獨的電源系統，極大地減少了部署終端設備的布線和管理成本，減少了系統建設時間，提高了工作效率。

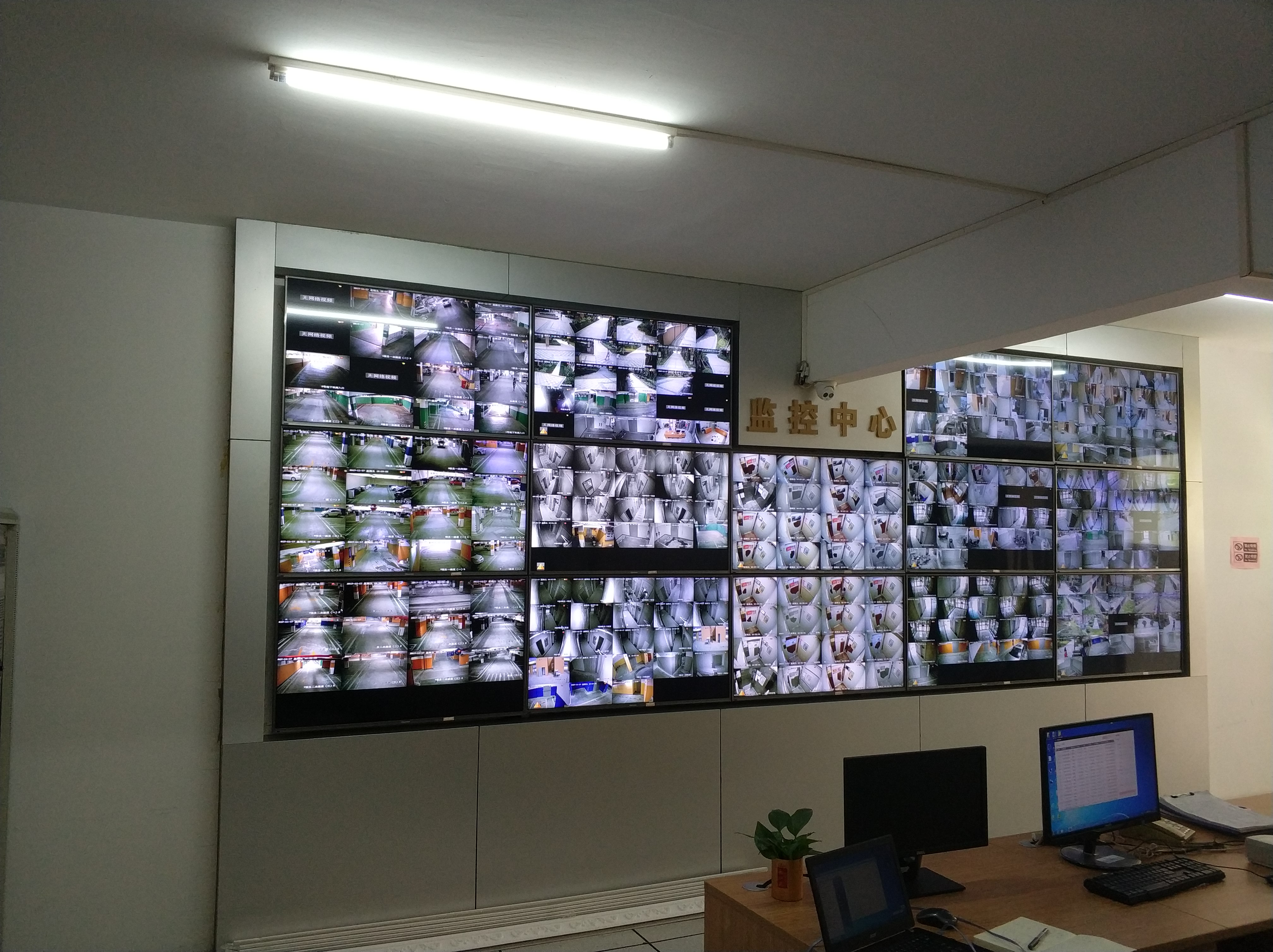

監控中心

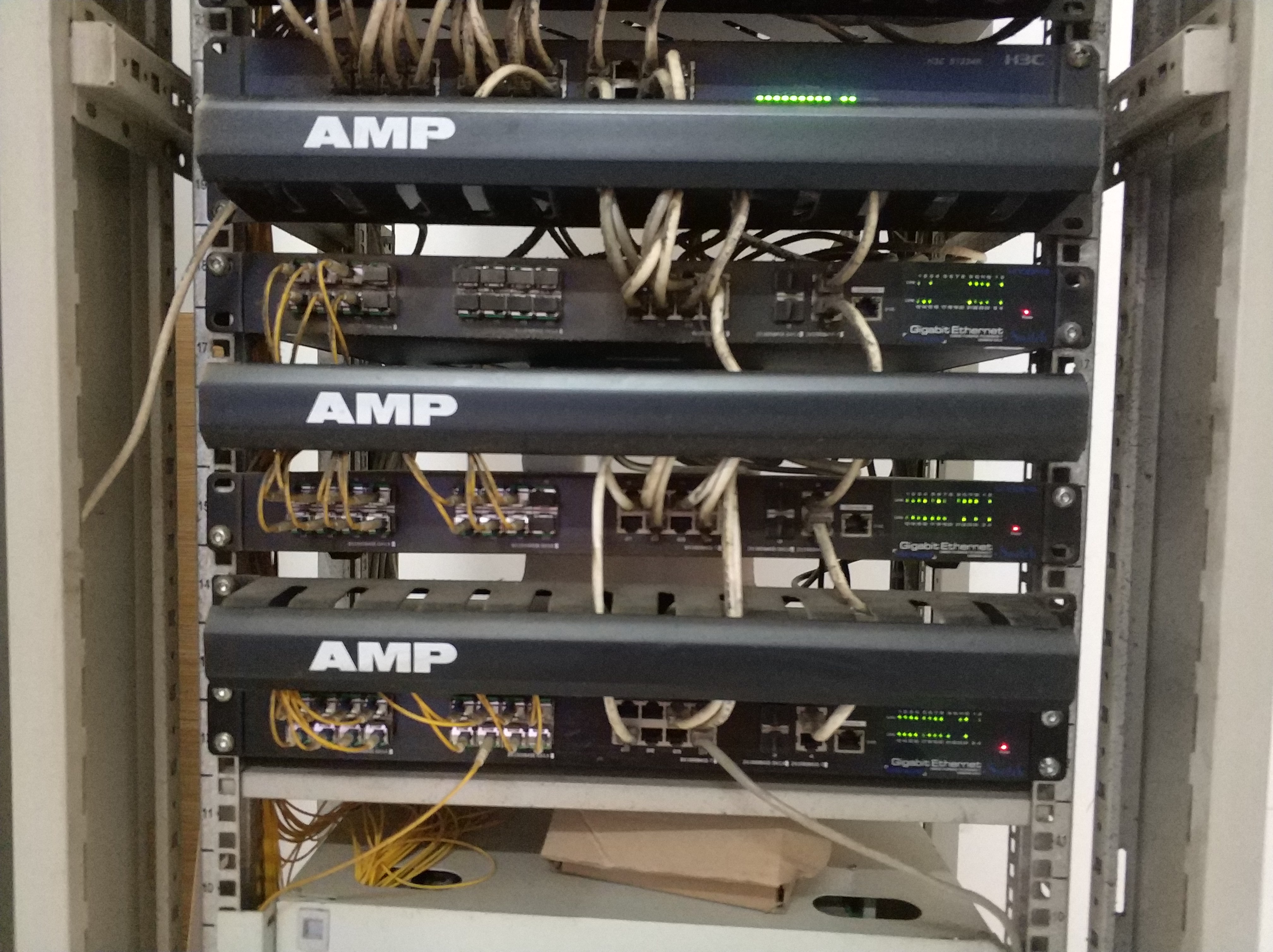

運行中的交換機

六、推薦產品

優特普安防專用8口光纖上聯PoE交換機UTP3-SW08-FP120

• 8個10/100/Base-TX百兆電口、1個100Base-FX千兆光口；
• 6KV防雷、8KV防靜電。

優特普24口全千兆光電混合交換機UTP7524GE-16GF8GT

• 下聯16個100/1000Base-X SFP千兆光口、8個10/100/1000Base-T百兆電口，上聯2個10/100/1000Base-T千兆電口、2個1000Base-X SFP千兆光口；
• 二層WEB網絡管理，支持VLAN、QoS、RSTP、SNMP等網絡功能；
• 6KV防雷、8KV防靜電。
