優特普POE交換機應用在人民日?qǐng)?bào)社綜合業務樓

時間：2017-05-24 來源：本站

案例前言：

在不便于布線或者為了最大限度地降低網絡實施成本時,越來越多的設備開始使用PoE技術來實現供電。尤其是安防視頻監控系統中，對于攝像頭前供電端而言，不需要考慮室內的市電取電問題，只要通過RJ45標準接口就能通過交換機輕松實現供電，從而實現成本的降低、方便的控制和布線工程的簡化。本文將通過優特普POE交換機使用在人民日?qǐng)?bào)綜合業樓的視頻監控系統中具體應用與案例，驗證POE的技術發展與在安防中的應用等相關問題。

項目介紹：

人民日?qǐng)?bào)社報刊綜合業務樓，又稱人民日?qǐng)?bào)社新辦公樓，位于北京市朝陽區金臺西路，業務樓由國際會議中心、圖書館、報業大廈等一系列建筑所組成，這是人民日?qǐng)?bào)社成立以來最重大的建設項目。建筑造型以圓形為母體，根據場地固有條件變形生成，塔樓的建筑高度為180米。工程從2010年11月30日開工，于2014年5月12日外部裝飾全部結束。人民日?qǐng)?bào)社報刊綜合業務樓的外形和裝修也不斷引起社會的熱議。是中國國內第一幢全面采用屈曲約束支撐為主要抗側力構件的高層鋼結構建筑。主體結構同時具有平面、豎向不規則,主要構件形態復雜等特性。

方案要求：

整樓大廈安防系統要求智能化、高清化、網絡化。但是網絡視頻監控設備的安裝卻受到現場環境的制約，嚴重影響了網絡視頻監控?cái)z像頭的安裝與使用。網絡視頻監控所用網絡攝像頭除了需要通過網線來傳輸視頻信號外，還必須全天候?yàn)槠涮峁┳銐虻碾娏?。在?shí)施過程中，出現無法提供穩定的電源，而不得不重新設計攝像頭的安裝地點的情況，而重新設計安裝地點可能會導致出現監控死角，使安防監控失去意義。

通常情況下，正常工作的網絡攝像機需要外接兩根線，一根網線，一根電線。而以下情況會導致網絡監控鏡頭無法安裝：

1、攝像頭安裝位置無電源。

2、攝像頭安裝的位置有電源，但卻是照明電源，無法提供全天候供電。

因此，為了解決以上導致網絡攝像機無法安裝的問題，就是必段解決供電問題上。要想使網絡攝像機在預計地點正確安裝，就必須解決網絡攝像機的供電問題。既然不能正常提供電力，就應該考慮使用網線來給攝像機供電，畢竟部署一條網線比部署一條強電線要容易的多，而且如果使用網線供電，只要數據交換機端的電力不中斷，網絡攝像機就可以正常工作。使用網線給網絡攝像機供電，因此就要用到優特普網電速聯POE交換機。

方案優勢：

因?yàn)槌浞掷昧藘?yōu)特普POE交換機的優勢，因此簡單來說整個網絡監控系統具有以下優勢：

1、在給前端攝像頭布線過程中只需要安裝和支持一條電纜，簡單而且節省空間，并且設備可隨意移動;

2、節約成本，所有視頻監視攝像機，都需要安裝在難以部署AC電源的地方，POE使其不再需要昂貴電源和安裝電源所耗費的時間，節省了費用和時間;

3、視頻信號與網絡信號像數據傳輸一樣，POE可以通過使用簡單網管協議(SNMP)來監督和控制該設備;

3、POE供電端設備只會為需要供電的設備供電，只有連接了需要供電的設備，以太網電纜才會有電壓存在，因而消除了線路上漏電的風險;

4、本系統中用戶可以自動、安全地在網絡上混用原有設備和POE設備，這些設備能夠與現有以太網電纜共存;

5、通過優特普POE交換機設備便于管理，當遠端設備與網絡相連后，能夠遠程控制、重配或重設;

總體來說則主要有簡化布線、節能靈活、安全方便便于管理三大優勢。那么在該安例中使用的傳輸設備優特普UTP7224E-POE主要具有以下特征：

● 提供24個10/100Mbps PoE網絡端口，只為支持IEEE802.3 af/at標準的網絡設備供電，不用擔心會損壞非PoE網絡設備；

● PoE網絡端口支持IEEE802.3 af/at標準，可提供高達30W的功率，可為大功率的紅外攝像機供電；

● 提供4個上聯端口，2個1000Mbps光口和2個1000Mbps電口；

● 上聯電口可以方便連接NVR等高帶寬的設備；

● 上聯光口預留SFP接口，方便用戶選擇不同性能的SFP光纖模塊，解決遠距離傳輸?shù)膯栴}；

● 電口傳輸距離高達150m，方便用戶需要遠距離連接上一級交換機或者網絡攝像機；

● 高速數據轉發，非常適合安防監控大流量視頻數據轉發；

● 支持PoE電源控制軟件，方便對PoE電源輸出檢測盒控制；

● 支持IEEE802.3X全雙工流控；支持支持端口自動翻轉（Auto MDI/MDIX）功能；

● 提供web網頁控制軟件，可以實時監控每個端口的工作狀態，也可以操作控制每個端口PoE供電的開通和關斷，為布線復雜的工程提供高效的解決方案；

● 出色的電路隔離保護，防雷能力高達2KV；

● 安裝快捷，操作簡單，便于桌面和機柜式安裝。

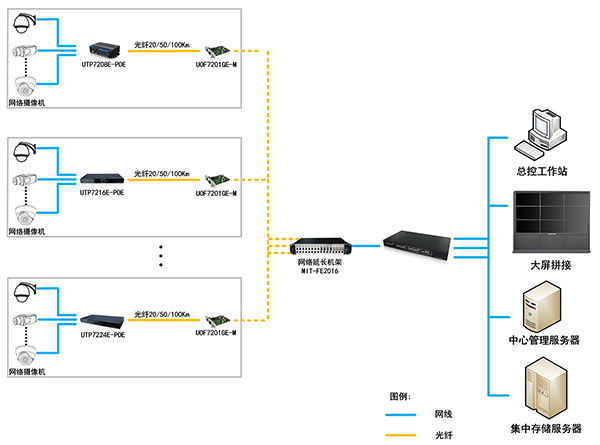

方案拓樸圖：

方案中設備介紹：

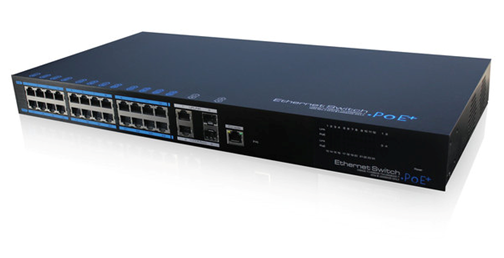

優特普POE交換機UTP7224E-POE-L2

是一款帶PoE供電功能的網管型以太網接入交換機。該交換機同時擁有24個下聯口和4個上聯口，下聯為100Mbps PoE網絡端口，上聯為2個1000Mbps電口和2個1000Mbps光口，光口可直接插入SFP光模塊使用。

該產品主要針對高清網絡攝像機數據接入和PoE供電而設計，遵循IEEE802.3 af/at標準，整機采用380W大功率PoE供電電源，每個端口能夠?yàn)閿z像機提供最大30W的電源功率，解決攝像機供電的麻煩；該產品具有簡潔的Web管理界面，具有QOS、VLAN、端口匯聚、生成樹等網管功能；下聯口最遠傳輸距離可達到150m，突破了傳統交換機100m距離的限制，在實際工程項目中，使產品覆蓋范圍更大。同時，該產品采用工業級美國進口Marvell交換芯片，保障了交換機整機穩定運行。

與普通交換機相比，優特普UTP7224E-POE-L2交換機具有優秀的性能品質，光電混合傳輸、電口長距離、大功率PoE+供電、簡潔Web管理界面以及適應各種復雜環境的防雷、抗干擾能力，是安防網絡高清監控以及物聯網傳輸應用的高性價比產品。

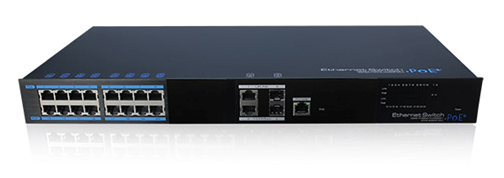

優特普POE交換機UTP7216E-POE-L2

是一款帶PoE供電功能的網管型以太網接入交換機。該交換機同時擁有16個下聯口和4個上聯口，下聯為100Mbps PoE網絡端口，上聯為2個1000Mbps電口和2個1000Mbps光口，光口可直接插入SFP光模塊使用。

該產品主要針對高清網絡攝像機數據接入和PoE供電而設計，遵循IEEE802.3 af/at標準，整機具有250W大功率PoE供電電源，每個端口能夠?yàn)閿z像機提供最大30W的電源功率，解決攝像機供電的麻煩；該產品具有簡潔的Web管理界面，具有QoS、VLAN、端口匯聚、生成樹等網管功能；下聯口最遠傳輸距離可達到150m，突破了傳統交換機100m距離的限制，在實際工程項目中，使產品覆蓋范圍更大。同時，該產品采用工業級美國進口Marvell交換芯片，保障了交換機整機穩定運行。

與普通交換機相比，優特普UTP7216E-POE-L2交換機具有優秀的性能品質，光電混合傳輸、電口長距離、大功率PoE+供電、簡潔Web管理界面以及適應各種復雜環境的防雷、抗干擾能力，是安防網絡高清監控以及物聯網傳輸應用的高性價比產品。

優特普POE交換機UTP7208E-POE

是一款帶PoE供電功能的非網管型準工業級以太網接入交換機。該交換機同時擁有8個下聯口和2個上聯口，下聯為100Mbps PoE網絡端口，上聯為1個1000Mbps電口和1個1000Mbps光口，光口可直接插入SFP光模塊使用。

該產品主要針對高清網絡攝像機數據接入和PoE供電而設計，遵循IEEE802.3 af/at標準，每個端口能夠?yàn)閿z像機提供最大30W的電源功率，解決攝像機供電的麻煩；產品下聯口最遠傳輸距離可達到150m，突破了傳統交換機100m距離的限制，在實際工程項目中，使產品覆蓋范圍更大；同時，產品還具有整體和單個PoE網絡端口按鍵重啟功能，用戶無需拔插網線，即能輕松解決網絡攝像機死機等故障，方便進行系統維護；同時，該產品采用工業級美國進口Marvell交換芯片，保障了交換機整機穩定運行；其次，可滿足復雜環境的使用需要，其工作溫度可達-40℃-75℃的工業級寬溫；另外，該產品還支持桌面、掛墻和導軌安裝方式，可滿足不同工程現場對設備安裝的要求。

與普通交換機相比，優特普UTP7208E-POE交換機具有準工業級的性能品質，光電混合傳輸、電口長距離、大功率PoE＋供電、一鍵復位重啟管理、工業級寬溫、冗余電源滿功率以及適應各種復雜環境的防雷、抗干擾能力，是安防網絡高清監控以及物聯網傳輸應用的高性價比產品。

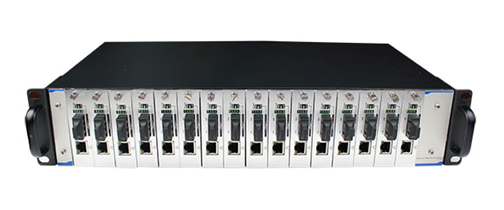

網絡光電混合傳輸供電機架 MI T-FE2016

優特普 MIT-FE2016是一款機架式網絡配電機箱，機箱采用19英寸標準2U高度設計，最多可以安裝16塊光纖收發卡、同軸線網絡延長卡等產品，采用雙備份電源設計，內置雙低噪聲風扇，實現24小時不間斷工作。

該產品是為能滿足用戶集中供電和管理的的綜合網絡配電機箱，采用19英寸、2U高度的規格設計，可直接安裝于機柜當中；產品設計了16塊收發卡的安裝槽，可以用于安裝光纖收發卡、同軸線網絡延長卡等設備產品，可集成16塊板卡同時工作提升系統運行效率，并且提高系統美觀性和可管理性；板卡之間互相獨立工作，均支持熱插拔功能，產品廣泛應用于安防視頻監控、會議系統等工程。

與其他產品相比，該產品兼容多種光纖收發卡、同軸線網絡延長卡等產品；支持防雷接地端子，提高插卡傳輸模塊防雷能力；最多集成16塊板卡同時工作且模塊之間獨立工作，都支持熱插拔功能余電源設計，保障系統持續運行。
