安防專用PoE交換機應用于廣東廣播電視
時間：2017-05-24
來源：本站

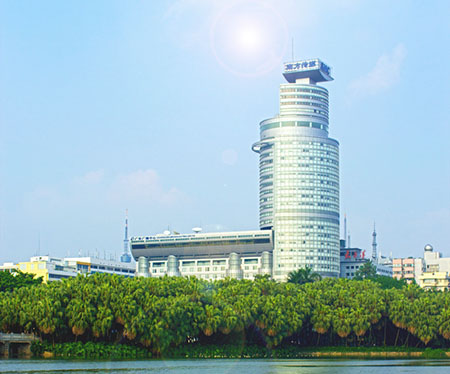

廣東電臺南方傳媒大廈位于廣州市越秀區人民北路686號，按照建設部3A甲級標準設計，引入“立體綠化”概念，充分體現人性化、生態化和智能化的設計理念。這棟建筑洋溢著人文氣息，具有舒適的辦公環境、適宜的活動空間、高度智能化的辦公條件、人性化的物業管理以及全面化的安防視頻監控保證出入人群的辦公安全。
方案要求：
這是一個典型的大型建筑監控方案，行業特殊、監控點多且分散，因此在視頻傳輸環節有以下要求：
1、 傳輸效果穩定、滿足高清視頻流的傳輸；
2、 傳輸距離遠，滿足分布式攝像頭的接入；
3、 監控場合復雜，攝像機取電困難，要求傳輸設備有供電功能。
4、 攝像機離監控室較遠，設備需要融入光纖接口實現長距離數據傳輸。
方案特點：
下圖顯示了這個網絡高清監控的傳輸方案，主要應用到了優特普“網電速聯”產品：4口和8口PoE網絡交換機進行數據交換和電/光轉換。
這兩款安防專用PoE交換機解決了工程現場分布式攝像機的接入，并且通過PoE技術為攝像機提供穩定可靠地電源，同時預留了光纖接口，能夠兼容其它能夠符合網絡標準的設備，實現整個監控系統從視頻采集到傳輸再到顯示的穩定應用。

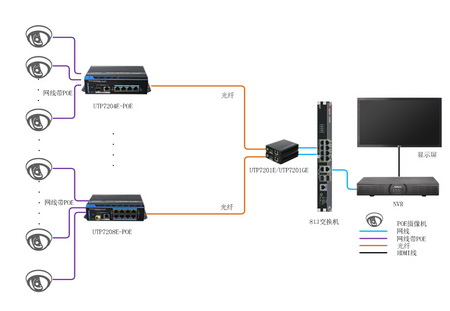

系統應用圖：
方案應用中的設備特點：
（1）UTP7204E-POE是一款帶PoE功能的非網管型網絡交換機。
該產品提供1個上聯電口和1個上聯光口100Mbps，4個100Mbps PoE網絡端口，支持IEEE802.3 af / at標準。該產品專為高清網絡攝像機網絡接入而設計，消除了這些設備特意連接電源插座的麻煩，使那些遠離電源的設備連接更靈活，簡化布線；并且該產品集成了光纖接口，實現了光纖收發器和網絡交換機的完美融合，解決了遠距離傳輸的問題。產品可用在安防網絡視頻監控、網絡工程等場合。
（2）UTP7208E-POE是一款帶PoE功能的非網管型網絡交換機。
該產品提供1個上聯電口和一個上聯光口1000Mbps；8個100Mbps PoE網絡端口，支持af / at供電標準，POE供電距離最遠可達150米。該產品專為高清網絡攝像機網絡接入而設計，消除了這些設備特意連接電源插座的麻煩。使那些遠離電源的設備連接更靈活，簡化布線。該產品并且集成了光纖接口，實現了光纖收發器和網絡交換機的完美融合，解決了遠距離傳輸的問題。
優特普PoE網絡交換機應用情況說明：

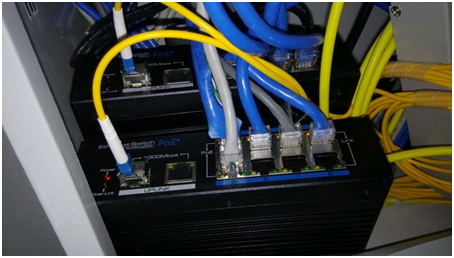

優特普PoE網絡交換機實現數據交換以及點電光轉換

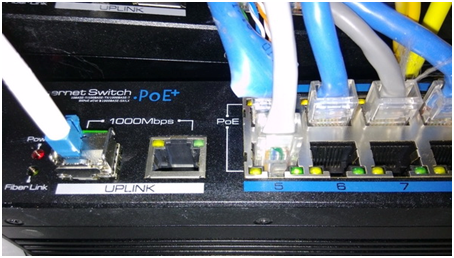

優特普PoE網絡交換機實現數據交換以及電/光轉換
傳輸系統現場顯示效果：

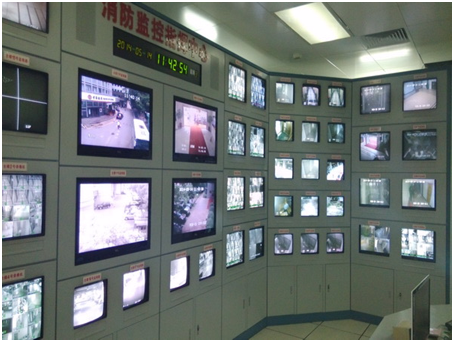

廣東電臺監控中心顯示現場

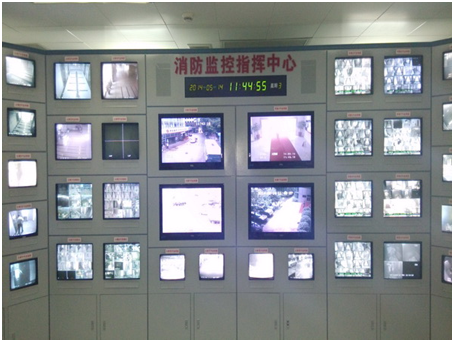

廣東電臺監控中心顯示現場
系統評價：
專業安防應用
采用國際知名廠商交換芯片，具備超大緩存，實現數據零堵塞，大容量MAC地址，能夠勝任高清多碼流網絡攝像機的帶寬要求；在“吞吐量、時延、丟包率”等指標上滿足多碼流高清視頻的數據傳輸；而且，可靠的大功率POE電源管理技術，降低接入設備、布線和工程維護成本。
工業等級標準
在設備上，采用工業級的多媒體高速網絡交換芯片具備超強的防雷、脈沖群、靜電防護、電磁兼容能力以及在工業級寬溫、防水、防塵等方面有出色表現；并且，冗余電源、滿功率設計，滿足網絡監控高功率設備和穩定的需求。
POE穩定供電
設備不僅支持POE還支持POE+技術，能夠提供更大30W功率的供電，在滿足常見POE攝像機取電的同時還能為一些大功率攝像機供電，穩定供電，智能供電，只為POE攝像機供電，安全可靠。
組網靈活高效
采用國際通用的接入層、匯聚層以及核心層組網架構設計，在接入層滿足星型拓撲、混合拓撲等，滿足不同工程的實際監控需求；匯聚層解決網絡接入和數據分布式存儲、數據備份等數據繼而和應用數據管理。
降低項目成本
利用POE以及POE+技術，利用一根網線傳輸多種信號，并且，突破了傳統100米的限制，傳輸距離可達150米，綜合降低了造價成本，布線難度，使得系統更加符合工程需要，更加貼合工程實際要求。
安裝維護簡便
使用掛耳掛墻安裝、導軌安裝、機架安裝以及桌面放置等多種安裝方式，并且可安裝在室內，也可安裝在樓道、室外防水箱等場合。
