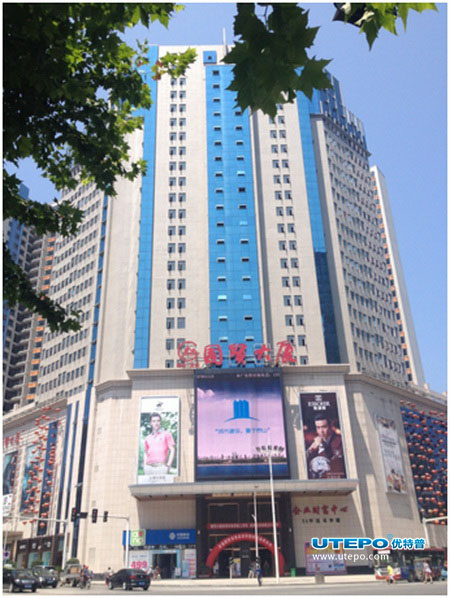

恩施國貿大廈位于湖北恩施市繁華的商業中心，地段優越，交通便利。恩施國貿大廈實施“現代百貨+生活超市”經營模式，定位于恩施州第一高端百貨店，是恩施州規模最大、環境最優、設施最新的現代購物中心。

大型商場日?？土鞣浅４?，存在許多安全隱患，安全防范是保障商場正常運作必不可少的部分。恩施國貿大廈決定打造一個高質量的網絡高清監控系統，作為大廈最重要的安全防范手段。由于大廈內監控點位多且分布不規律，因此攝像機的接入和取電，以及視頻信號的傳輸,是監控系統的難點所在。經過分析現場環境，施工方最終選擇優特普模組化傳輸解決方案完成該監控系統的傳輸任務。

系統需求：

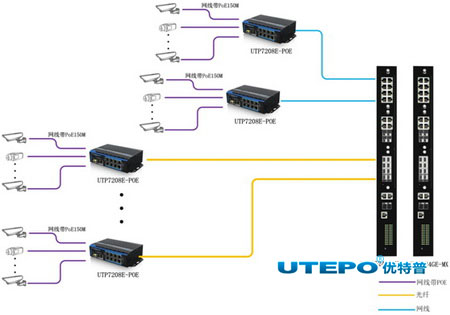

方案應用圖：

如圖所示：監控系統的前端全部采用網絡高清攝像機；接入端傳輸設備選用優特普網電速聯7系PoE交換機UTP7208E-PoE；匯聚端則采用優特普28口千兆模塊化網絡交換機UTP7524GE；接入端和匯聚端的交換機根據距離的不同合理選擇網線和光纖進行網絡高清視頻信號的傳輸。

方案特點：

系統設備介紹：

UTP7208E-POE是一款帶PoE功能的非網管型網絡交換機。該產品提供1個千兆上聯電口和一個千兆上聯光口，以及8個百兆PoE網絡端口，支持af / at供電標準，POE供電距離最遠可達150米。這款交換機專為高清網絡攝像機網絡接入而設計，消除了這些設備特意連接電源插座的麻煩，使那些遠離電源的設備連接更靈活，簡化布線。該產品并且集成了光纖接口，實現了光纖收發器和網絡交換機的完美融合，解決了遠距離傳輸?shù)膯?wèn)題。

UTP7524GE是一款28口網管型光電模塊化全千兆網絡交換機，該產品提供2光2電千兆固定上聯端口，并采用模塊化下聯端口設計，可根據實際工程需求靈活選配組合“千兆光口*8、千兆電口*8、千兆光口*4+千兆電口*4”三種可插拔模塊，隨意匹配光口和電口的數量。UTP7524GE提供網管Console端口，擁有簡單易用的網頁控制頁面，支持基于端口的VLAN等網管操作；同時設備還支持基于端口、基于IEEE 802.1p和基于DSCP的優先級模式，可對不同業務數據進行分類，確保視頻、VoIP等對帶寬和時延敏感的網絡應用順暢運行；并支持工業3級的防雷、防靜電和抗干擾能力，非常適合使用在安防網絡監控、網絡工程等場合。

恩施國貿大廈在網絡高清監控系統的傳輸方面選擇的優特普網電速聯模組化傳輸系統，是安防監控傳輸多路傳輸?shù)囊粋€(gè)典型解決方案。該方案從散亂分布的網絡高清攝像頭的接入、攝像頭的供電、常規距離網線傳輸、遠距離通過光纖傳輸、傳輸系統的控制和管理等多個方面綜合考慮，用最優化的布線方式最具性?xún)r(jià)比地解決了100多甚至幾百路網絡視頻信號的傳輸和供電，滿足符合復雜環境下面的布線要求，完成高清視頻流的穩定實時傳輸。
