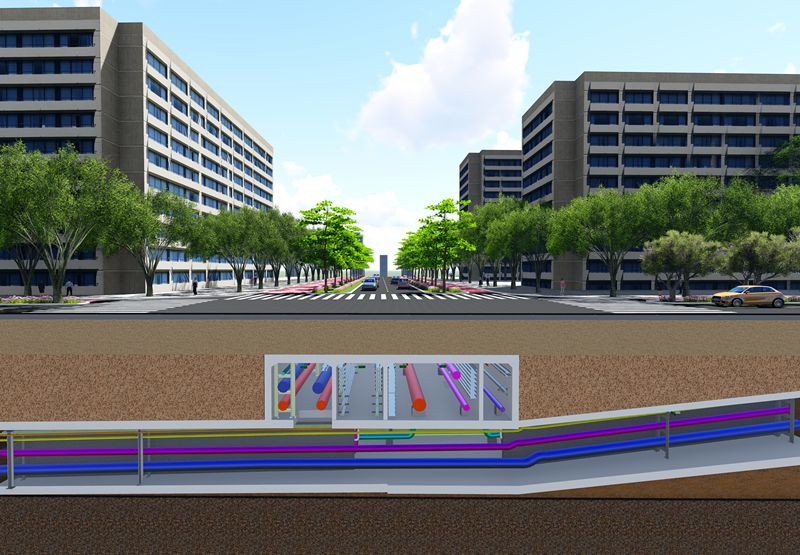

綜合管廊是一種位于地下的公共基礎設施，里面主要是管線和管道。地下綜合管廊是將兩種或兩種以上的管線放置其中而形成的一種公共基礎設施，它是城市生命線工程基礎設施發展的方向。地下綜合管廊系統不僅解決城市交通擁堵問題，還極大方便了電力、通信、燃?xì)?、供排水等市政設施的維護和檢修。

優特普專注綜合管廊解決方案多年，“網電速聯”系列產品廣泛應用于綜合管廊的視頻監控、環境監測、設備監測等系統中。

一、項目概況

廣西XX市城市綜合管廊是典型的綜合管廊，管廊中包含了電力、通信、燃?xì)獾葞状蠊芫€，是城市的生命線，對安全要求非常高。由于其特殊的環境，單靠人工檢查排除安全隱患的方式不現實，需要引入先進的自動化監控監測系統，輔助分析決策，消除安全隱患。XX市城市綜合管廊監控平臺包含了消防、排水、通風、供電、照明、視頻監控、設備監測、環境監測等多個系統，做到了自動化運維，極大地消除了安全隱患。

廣西XX市城市綜合管廊環境惡劣，在前端通信設備的選擇上同樣需要選擇安全、穩定、可靠的工業級設備?；谛袠I(yè)網絡應用需求及痛點，優特普為該市綜合管廊建設提供了先進的產品解決方案。

二、總體設計方案

1、方案說明

核心層：核心交換機采用優特普UTP9548GS-L3三層全萬兆交換機，高背板帶寬，大容量緩存，多安全管理策略，滿足綜合管廊監控平臺各個系統的通信需求。

匯聚層：匯聚交換機采用優特普UTP7624GE-IE三層工業交換機，采用模塊化設計，支持快速環網協議，通過上聯光口級聯組成匯聚保護環網。

接入層：前端接入交換機采用優特普UTP7304GE-PoE安防專用網管型工業交換機，提供4路PoE端口，支持快速環網協議，通過上聯光口級聯組成接入保護環網。

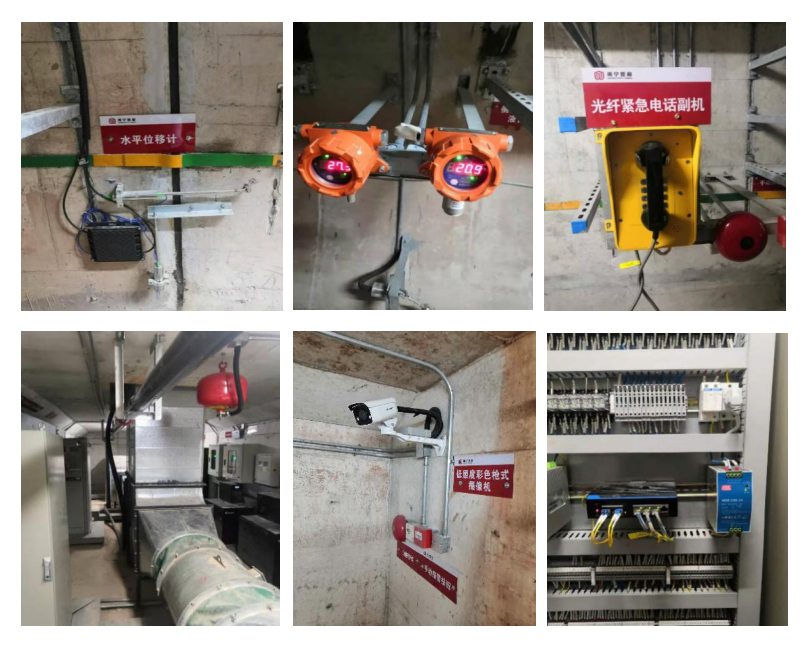

2、現場應用

3、方案優勢

1）從接入到核心端到端一體化傳輸解決方案，統一品牌，兼容性好；

2）接入和匯聚都采用環網方式組網，網絡可靠性高；

3）采用私有環網協議，F(xiàn)ast-Ring環網保護自愈恢復時間小于20ms；

4）高背板帶寬，大容量緩存，保證視頻業務快速轉發；

5）匯聚和接入都采用高性能工業交換機；

6）采用工業三級標準設計，保障網絡應用穩定可靠；

7）可適應－40℃低溫，＋75℃高溫，5％～95％高濕工業惡劣環境；

8）具備良好耐高低溫，防塵防潮，防腐蝕。

三、使用效果

優特普工業交換機已廣泛應用于地下管廊場景。網絡建成后，管廊駐場維護人員可通過優特普工業網絡高速、安全的實時監控管廊內部各子系統的運行狀態，遠程對各子系統進行操控，有效提高了管廊的使用率。優特普通信網絡設備的穩定可靠、卓越的性能以及良好的售后服務得到了用戶的一致好評。

四、推薦產品：

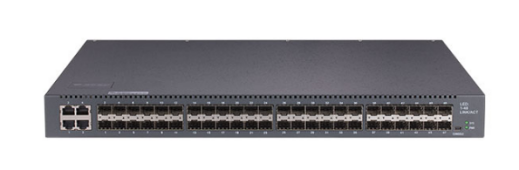

UTP9548GS-L3

●   48個萬兆光口，2個40G光口+4個100G光口；

●   冗余電源設計，內置雙電源，AC100-240V寬壓輸入；

●   三層網管，支持Web配置，支持快速環網，支持VLAN、QoS、RSTP、SNMP等功能；

●   6KV防雷、8KV靜電防護，-40℃～75℃。

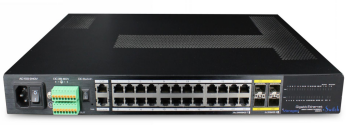

UTP7624GE-IE

● 24個千兆電口，4個萬兆光口；

● 冗余電源設計，內置雙電源，AC100-240V寬壓輸入；

● 三層網管，支持Web配置，支持快速環網，支持VLAN、QoS、RSTP、SNMP等功能；

● 6KV防雷、8KV靜電防護，-40℃～75℃工作環境；

● 支持機架、壁掛、桌面安裝。

UTP7304GE-POE

● 4個千兆PoE電口+2個千兆光口；

● 支持PoE供電，單端口最大供電60W；

● 支持快速環網、支持WEB二層網管；

● 工業三級設計，支持-40℃~+75℃工作環境；

● 6KV防雷、8KV防靜電。
